前面已經提到旋轉接頭漏水因素是由許多原因造成的，密封縫隙的機械變形是其中因素之一。
力圖改變密封縫隙形狀的力，主要決定于液體載荷系數K和被密封介質的壓力大小以及此壓力的作用方向。在變形的影響之下密封環要發聲傾斜，導致不適靠外徑D，就是靠?jī)?nèi)徑d接觸，這就必然要改變載荷系數。如果旋轉接頭生產廠家設計人員熟知這些規律性，那么適當?shù)拇_定密封的幾何尺寸和合適的選擇材料，就可以計算出理想的變形，并且將它控制在極限范圍之內。
1. 軸向力對旋轉接頭密封縫隙變形的影響
旋轉接頭摩擦副密封面的變形與載荷系數K的關系，以及變形和它與非補償環的形狀和裝設方法的關系相似。
對與結構簡單的環，按蓋馬（Gemma）提出的方法，其計算轉角的公式為：

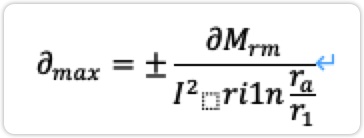

環上1點和2點處的主應力為：
因?yàn)椴还茉谌魏吻闆r下，角?都很小，所以可以為sin ?≈?，因而補償動環的變形為
SMa==?bCF
式中CF——形狀系數。
在軸向力的作用下，縫隙的變形值以及由此而造成的在d或者D處接觸面的縫隙形狀式由環A和環B單獨變形值的疊加而得，即：
SMa=SAMa+SBNa
這樣看來，變形受環的結構形狀以及具有一定彈性模量的材料的影響。
對于原始密封縫隙是平行的情況，變形值S的符號和因此而形成的接觸部位D(+)處或者d（-）處與壓力的增高相對應。如果在運轉過程中由于磨損兩個密封面重新構成平行縫隙時，那么當去掉載荷后，S的符號變化。當加載荷時，沿外徑D構成接觸線，但是由于磨損、接觸部位要變化，在運轉過程中形成新的平行縫隙之后，如果去掉載荷就轉變成沿內徑d接觸。
這些變化對旋轉接頭摩擦副的性能有非常重要的影響。因?yàn)橐环矫婵赡馨l(fā)生過熱過載，而另一方面又可能喪失接觸。
2. 徑向力對旋轉接頭密封縫隙變形的影響
承受內壓的補償環向外變形呈現圓錐形，因?yàn)樵趦?nèi)徑d處接觸。如果它承受外壓則向內變形，呈收縮錐形，在外徑D處接觸。對于一端固定，另一端是自由的中空?qǐng)A筒，在靜水壓力P1作用下比澤諾（Biezeno）和格拉梅爾（Gram-mel）給出了它的微分方成時和它們的解。經變換推導密封的變形為：
SMr= ?bCF

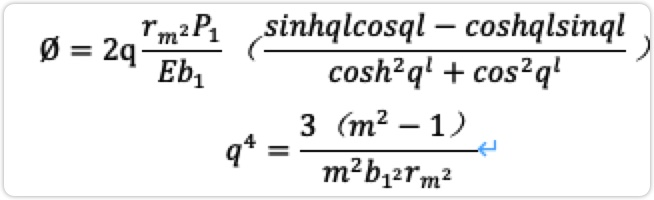

式中CF式形狀系數轉角為：
式中m為縱向身長對橫向伸長之比。
一般說來補償靜環的彈性模量E低，所以它的彈性變形也較大。
