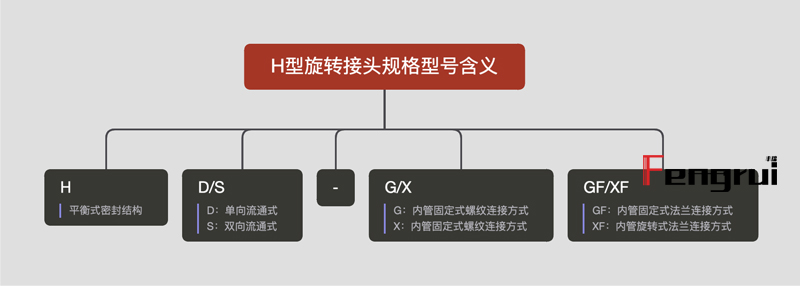

H型旋轉接頭規格型號意義是什么？下面就一一為您j解答每一個字母代表什么含義，便于您選型。H型旋轉接頭第一個字母的H代表平衡式端面密封結構（詳情請查閱本站行業咨詢內的：《平衡式端面密封結構-H型旋轉接頭》）。
H型旋轉接頭分為單向流通式（第二個字母用D表示）和雙向流通式（第二個字母用S表示）兩種通路數量：單向流通式顧名思義只有一個介質通道，殼體上的偏空為輸入接口，軸端為輸出孔；雙向流通方式有一個輸入介質通道和一個回路介質通道，用于冷卻水循環作用。輸入介質通道殼體偏空為輸入口，軸端為輸出口；回路介質通道內管為循環回路通道，由殼體后端連接彎頭排出到介質循環站內，已備循環再次利用，節能資源。
內管分為內管固定式錐管螺紋連接方式（第三個字母用G表示）和內管旋轉式錐管螺紋連接方式（第三個字母X表示）。內管固定式既內管不跟隨設備或者輥?zhàn)右黄鹦D(zhuǎn)，內管后端用螺紋方式和殼體后端排出孔內徑螺紋連接，此內管類型要區分左旋或者右旋；內管旋轉式內管會跟隨設備或者輥?zhàn)右黄鹦D(zhuǎn)，內管后端用密封O型和殼體后端內徑密封并支撐，避免旋轉的時候?qū)πD(zhuǎn)接頭通道內徑發生碰撞及磨損。
H型旋轉接頭有多種連接方式，標準版的分為錐管螺紋連接方式（第四個字母用G表示）和半分環法蘭連接方式（第四個字母位置用F表示）兩種連接方式。除了以上兩種連接方式外還可以定制焊接法蘭，外掛法蘭等其他規格型號的和其他法蘭規格標準。另外也支持BSPT、BSP、UNF-NPT等多種螺紋標準。其他非標H型旋轉接頭請和豐瑞機械技術部聯系，出具非標H型旋轉接頭圖紙。
