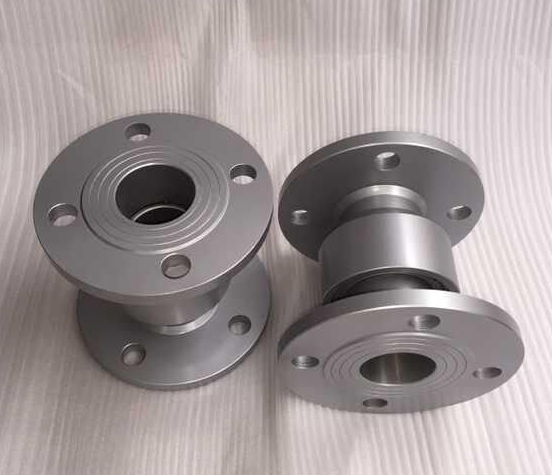

我國生產的B型旋轉接頭，日本珍珠牌的AC型和T、K、D型旋轉接頭的ANDC型都屬于這一結構類型。ANDCL型與ACL型，ANDC型與AC型旋轉接頭結構完全一樣，但其尺寸和大于3in以上的支承結構有些不同。單向和雙向內管固定式的ZG（錐管螺紋）或G（管螺紋）螺紋孔，安裝時，將內管由旋轉接頭尾端從外管空心軸孔內對正螺紋旋入并擰緊，其轉向也與配用旋轉體的旋向相反。這類旋轉接頭由于采用了彈簧、波紋管組合彈性元件，彈簧裝配于波紋管之外，也就是說彈簧不與流體介質接觸，這就增加了彈簧的壽命。
對于雙向內管旋轉式結構的BSX型旋轉接頭，由于內、外管隨同配用旋轉體同角速度轉動，內管與端蓋之間的密封亦采用端面機械密封結構，補償環固定在金屬環殼內，環殼固定裝配在端蓋的內孔處，環殼與端蓋的密封采用了一個“O”型密封圈。動環通過導向鍵由內管帶動一起旋轉，動環與內管之間相對靜止的密封，也采用了"O"型密封圈。彈簧及流體介質的軸向合力使動、靜環密封端面貼緊，彈簧的左端支承于墊圈上，它由固定內管端部的圓螺母和固定墊圈支承。動環的導向鍵（銷）可在內管長形孔道內作軸向移動，摩擦副磨損后，軸向力將隨時推動動環軸向移動，以補償摩擦副磨損減薄量，保持密封端面始終貼緊。由于此類旋轉接頭的內管在旋轉接頭中的跨度較長，常在外管內孔末端（配機連接部位）焊有三個支承爪與以支承。這類旋轉接頭端部的異徑管接頭與端蓋的連接亦可設計成法蘭結構形式。
B型雙向內管旋轉式旋轉接頭的結構，除上面介紹的接卸密封結構外，在轉速比較低的情況下，還有機械密封與填料密封相結合使用的結構。
