>>XKA型系列鋼鐵連鑄機旋轉接頭適用范圍：
轉速：n≤60RPM
溫度：t≤120℃
壓力：p≤1.2MPa
伸縮量：10mm
偏斜角度：0.1°
介質：水、冷卻液等
材質：不銹鋼、合金銅等
注：隨轉速、溫度、壓力的不同，使用極限值也不同，特殊條件的旋轉接頭請與滕州市豐瑞機械制造有限公司技術部聯系。
>>XKA型系列鋼鐵連鑄機旋轉接頭結構特點：
XKA型系列鋼鐵連鑄機旋轉接頭系根據現代化連接設備連鑄機軋輥特點而設計的，它將旋轉接頭的大部分深入到輥?zhàn)永锩?，外部只露出管道連接彎頭，利用外部空間的裝配布置，且更美觀。該密封結構除采用平衡式設計外，還改變?cè)械妮S向串列式為倒置內藏式，這樣不但減小了軸向長度，而且法蘭與殼體成為一體，更有利于接頭拆裝與維護。

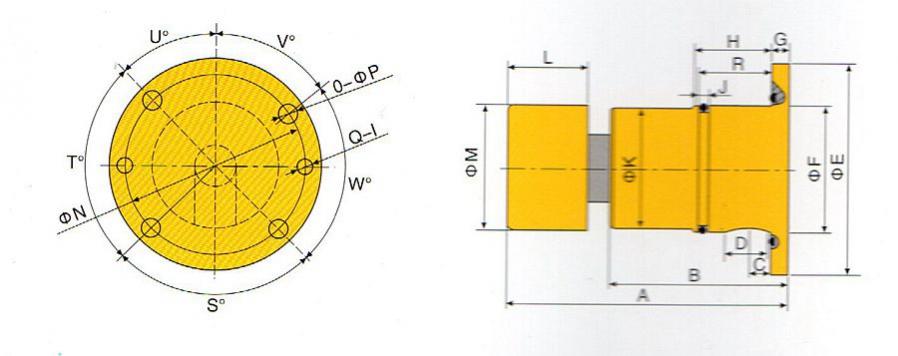

>>XKA型系列鋼鐵連鑄機旋轉接頭規格尺寸：
型號 | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W |
XKA-20D-01 | 131.5 | 83 | 11.5 | 20 | 100 | 60e8 | 8 | 36 | 34 | 4.8 | 57 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
XKA-20D-02 | 142 | 95 | 17 | 20 | 100 | 60e8 | 8 | 41 | 34 | 4.5 | 58 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 100 | 35 | 45 | 90 |
XKA-20D-03 | 136 | 95 | 14.2 | 20 | 100 | 60e8 | 8 | 48 | 34 | 4.5 | 58.5 | 37.5 | 59h6 | 84 | 4 | 9 | 2 | M8 | 90 | 90 | 45 | 55 | 80 |
注：上表為示意尺寸，不代表最終尺寸。須廠商提供數據參數或提供具體設計院出具的圖紙。

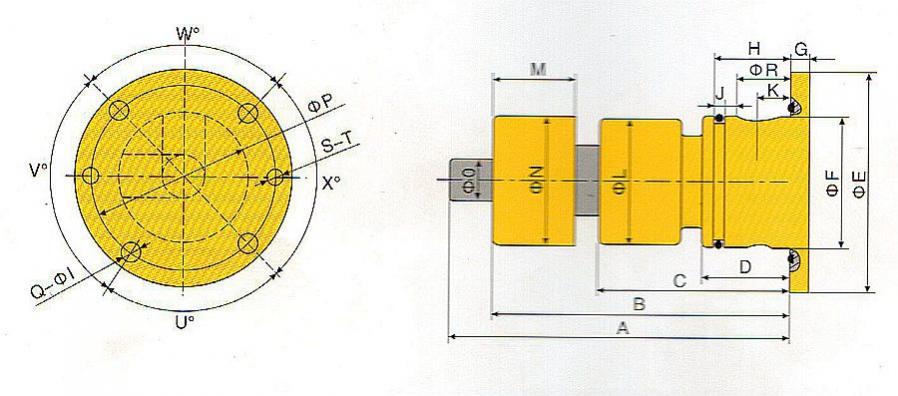

型號 | A | B | C | D | E | F | G | H | R | J | K | L | M | N | O | P | Q | I | S | T | U | V | W | X |
XKA-20S-01 | 156.5 | 135.5 | 87 | 40 | 100 | 60e8 | 8 | 34.8 | 20 | 4.8 | 15 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | 9 | 2 | M8 | 80 | 100 | 90 | 90 |
XKA-20S-02 | 195 | 134.5 | 87 | 41 | 100 | 60e8 | 8 | 34 | 20 | 4.5 | 17 | 57 | 37.5 | 59h6 | 19h9 | 84 | 4 | 9 | 2 | M8 | 80 | 100 | 90 | 90 |
注：上表為示意尺寸，不代表最終尺寸。須廠商提供數據參數或提供具體設計院出具的圖紙。

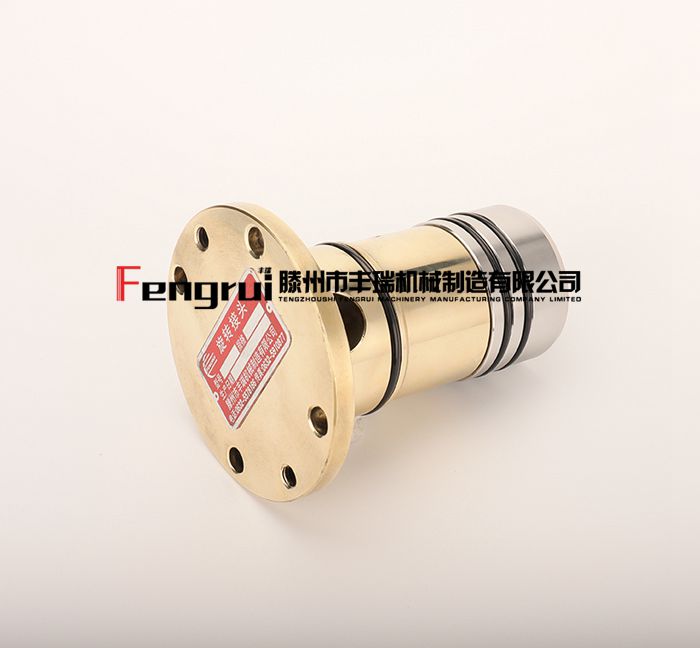

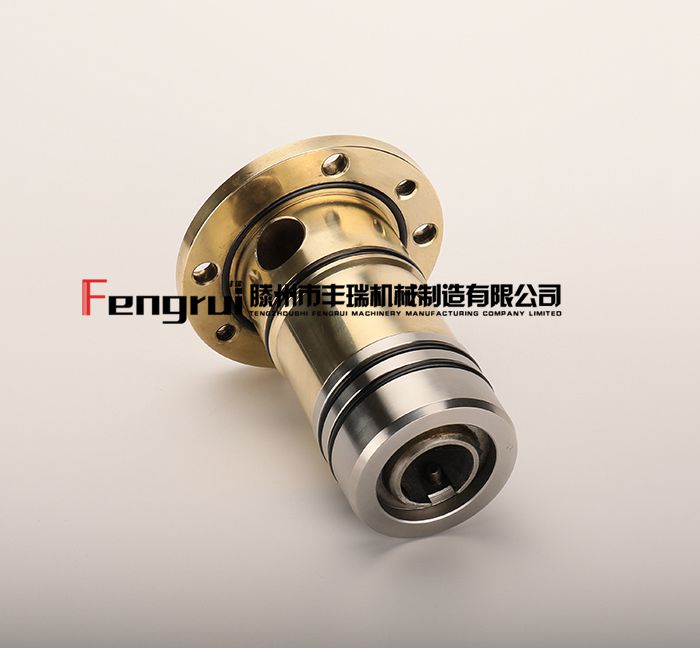

>>XKA型系列鋼鐵連鑄機旋轉接頭實拍大圖：
>>旋轉接頭的使用：
1.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質對旋轉接頭接頭造成異常磨損。
2.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
3.在未流通介質時，應避免長時間空運轉。
3.因機器長期不使用會導致旋轉接頭內部的結構與起銹，請注意如再使用很可能卡死或者滴漏現象發生。
4.帶有注油裝置的請定期注油，確保軸承運轉的可靠性。
5.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
>>旋轉接頭的維護：
1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
